Die B&N compliance GmbH aus Lippstadt ist ein qualifizierter Fachplaner und Prüfer für wasserrechtliche Anforderungen an Erdwärmesondenanlagen und verfügt über umfassende Erfahrung auf diesem Fachgebiet

 Wasserrechtliche Anforderungen für Erdwärmeanlagen

Für die Wärme-Versorgung von Wohn-, Geschäfts-, Verwaltungs- und Industriegebäuden im Bereich der gewerblichen Wirtschaft und öffentlicher Einrichtungen eignen sich sehr gut Erdwärmesondenanlagen als umweltfreundliche und mittelfristig wirtschaftliche Option gegenüber herkömmlichen Heizungsanlagen mit Verbrennertechnik.

Aus wasserrechtlicher Sicht ergeben sich zunächst für die Planung der Erdwärmesondenanlagen zwei parallele wasserrechtliche Verfahren:

• Erlaubnis gem. § 8 Wasserhaushaltsgesetz (WHG) für die Benutzung des Grundwassers (Wärmegewinnung / Sonden)

• Anzeige gem. § 40 Absatz 2 Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen (AwSV) hinsichtlich der Verwendung des wassergefährdenden Wärmeträgermediums in den unterirdischen Anlagenteilen (Sonden, Erdsammelleitungen). Die Einhaltung ist durch die gesonderte Anzeige nach § 40 Absatz 2 AwSV anzuzeigen, zu welcher eine Zustimmung der Unteren Wasserbehörde erteilt wird. Es ist ratsam, die Anzeige nach § 40 AwSV zeitgleich mit dem Erlaubnisantrag gem. § 8 WHG bei der zuständigen Behörde einzureichen.

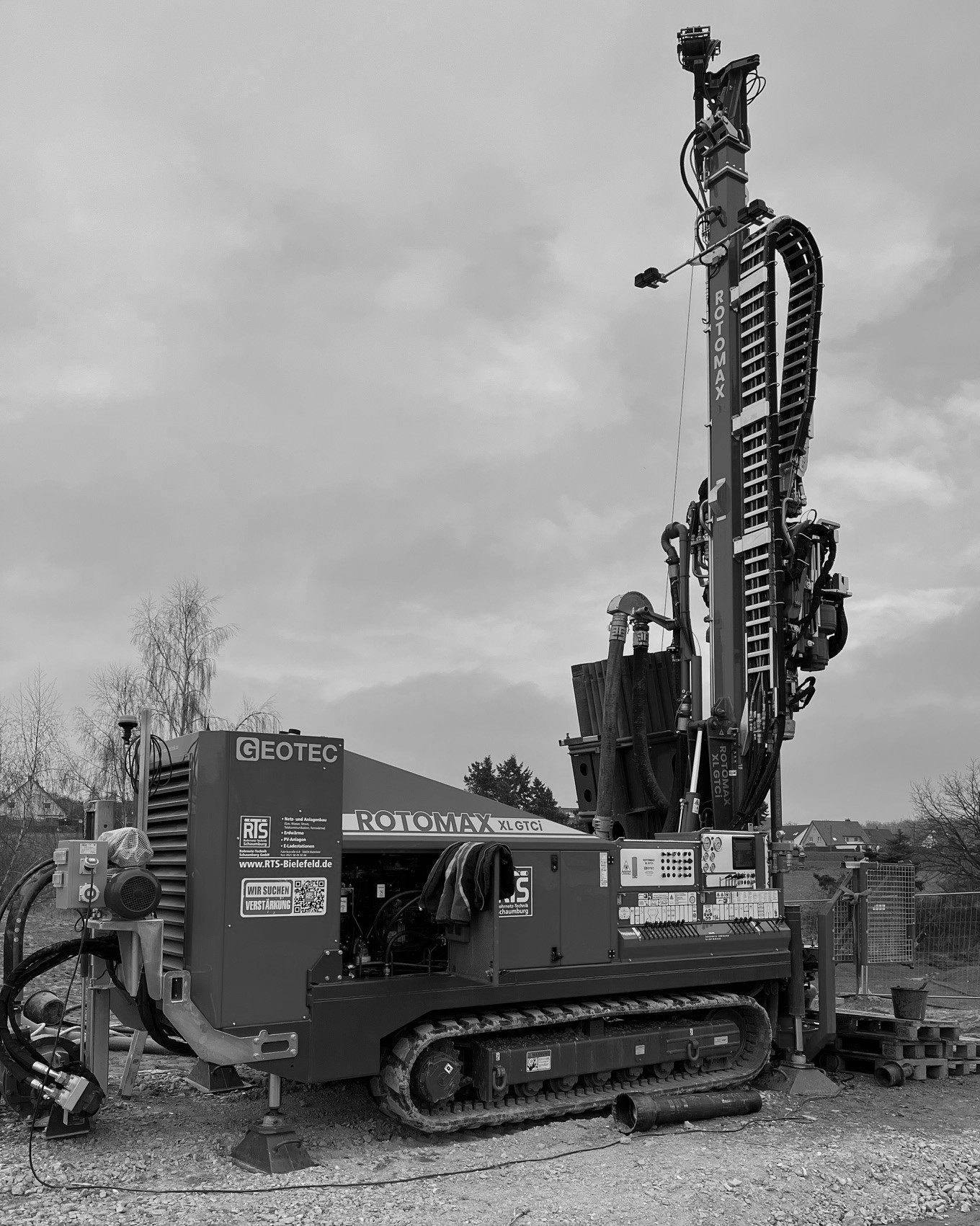

Zum Projektstart werden außerdem Probebohrungen von einem fachkundigen Bohrunternehmen durchgeführt. Mit den Ergebnissen der Probebohrungen und des Response-Tests, werden unter Berücksichtigung der gebäudeseitigen Bedarfsdaten, die Berechnungen zur Sondenfelddimensionierung durchgeführt. Zu diesem Zeitpunkt sind die Geologen bereits für die Auslegungsberechnungen und Anlagenplanungen der Erdwärmesondenanlagen tätig.

Verordnung über Anlagen zum Umgang mit wassergefährdenden Stoffen

AwSV § 35 Besondere Anforderungen an Erdwärmesonden

(1) Für Erdwärmesonden, in denen wassergefährdende Stoffe im Bereich der gewerblichen Wirtschaft oder im Bereich öffentlicher Einrichtungen verwendet werden, gelten die Absätze 2 bis 3.

(2) Die Wärmeträgerkreisläufe von Erdwärmesonden dürfen unterirdisch nur einwandig ausgeführt werden, wenn

• sie aus einem werkseitig geschweißten Sondenfuß und endlosen Sondenrohren bestehen,

• sie durch selbsttätige Überwachungs- und Sicherheitseinrichtungen so gesichert sind, dass im Fall einer Leckage des Wärmeträgerkreislaufs die Umwälzpumpe sofort abgeschaltet und ein Alarm ausgelöst wird, und

• als Wärmeträgermedium nur die folgenden Stoffe oder Gemische verwendet werden:

  • nicht wassergefährdende Stoffe oder

  • Gemische der Wassergefährdungsklasse 1, deren Hauptbestandteile Ethylen- oder Propylenglycol sind.

Sind die Anforderungen nach Satz 1 erfüllt, finden § 18 Absatz 1 bis 3 und § 21 Absatz 2 Satz 2 der AwSV keine Anwendung.

§ 40 AwSV Anzeigepflicht

(1) Wer eine nach § 46 Absatz 2 oder Absatz 3 prüfpflichtige Anlage errichten oder wesentlich ändern will oder an dieser Anlage Maßnahmen ergreifen will, die zu einer Änderung der Gefährdungsstufe nach § 39 Absatz 1 führen, hat dies der zuständigen Behörde mindestens sechs Wochen im Voraus schriftlich anzuzeigen.

(2) Die Anzeige nach Absatz 1 muss Angaben zum Betreiber, zum Standort und zur Abgrenzung der Anlage, zu den wassergefährdenden Stoffen, mit denen in der Anlage umgegangen wird, zu bauaufsichtlichen Verwendbarkeitsnachweisen sowie zu den technischen und organisatorischen Maßnahmen, die für die Sicherheit der Anlage bedeutsam sind, enthalten.

Anforderungen gem. AwSV und TRwS 779 an die Erdwärmesondenanlagen

• Die Einhaltung der Anforderung gem. der AwSV und der Technischen Regeln wassergefährdende Stoffe – Allgemeine Technische Regeln (TRwS 779) sind der zuständigen Behörde nachzuweisen. Dies sind im Wesentlichen:

  • Qualifizierte Planung gem. § 17 AwSV i.V.m. Ziffer 4 TRwS 779

  • Besondere Anforderungen an Erdwärmesonden gem. § 35 AwSV

  • Anforderungen an lösbare Verbindungen in unterirdischen Rohrleitungen gem. § 21 Absatz 2 AwSV

  • Fachkompetenz des Bohrunternehmens und der eingesetzten Mitarbeiter

  • Technische Spezifikation des Bohrgeräts und der Verpressmaschine

  • Verpressmaterial für die Erdwärmesonden

  • Verwendete Spülflüssigkeit beim Bohrprozess

  • Frostschutz Solekreislauf

  • Bauaufsichtliche Verwendbarkeitsnachweise der eingebauten Materialien

  • Für einwandig unterirdisch verlegte Rohrleitungen kann die Ausnahmeregelung des 35 Absatz 2 AwSV gelten, wenn der jeweilige Zweck der Rohrleitung nicht allein im Transport liegt, sondern wenn ihr auch eine erhebliche Funktion als Kollektor zukommt. Hierzu ist ein Nachweis erforderlich, dass aus diesen Rohrleitungen über die Betriebsdauer gemittelt nachweislich in der Regel mehr als 25 % der Warme- bzw. Kälteenergie gewonnen werden. In Einzelfällen sind Ausnahmen möglich.

  • Anforderung an Überwachungs- und Sicherheitseinrichtungen für Erdwärmesonden und-kollektoren gemäß Ziffer 9 TRwS 779

  • Anforderungen an Erdwärmesonden und -kollektoren – Material, Prüfungen, Sicherheitseinrichtungen gem. Ziffer 7 TRwS 779

  • Die unterirdischen Anlagen der Erdwärmesondenanlage (Sonden, Leitungen, Schächte) dürfen gemäß § 45 AwSV nur von nach § 62 der AwSV zertifizierten Fachbetrieben errichtet werden

  • Prüfpflicht der unterirdischen Gesamtanlage vor Inbetriebnahme und wiederkehrend alle 5 Jahre gemäß § 46 AwSV durch einen nach § 53 der AwSV bestellten Sachverständigen

  • Bei der Überbauung von Sonden ist zu berücksichtigen und anzugeben, wie die Anforderungen an eine geordnete Stilllegung der Sonden entsprechend dem LANUV-Arbeitsblatt 39, des Landesamtes für Natur, Umwelt und Verbraucherschutz Nordrhein-Westfalen, herausgegeben 2019, erfolgen kann

• Sofern die Errichtung der unterirdischen Erdwärmeanlage alternativ durch einen entsprechend DVGW-zertifizierten Brunnen- und Rohrleitungsbauer durchgeführt wird, ist hierzu eine Ausnahme von der Fachbetriebspflicht nach § 16 Absatz 3 AwSV zu beantragen.

• Aufgrund der einzuhaltenden Anforderungen und Prüfung während der Errichtung und vor Inbetriebnahme wird seitens der Behörden empfohlen, bereits begleitend zur Planung und bei der Ausführung einen AwSV-Sachverständigen einzubinden.

• Die Anzeige nach § 40 AwSV ist formlos mit den nachfolgenden Unterlagen einzureichen:

  • Sicherheitskonzept mit Anlagenbeschreibung

  • Plan des Erdwärmenetzes

  • Antrag auf Ausnahme von der Fachbetriebspflicht
